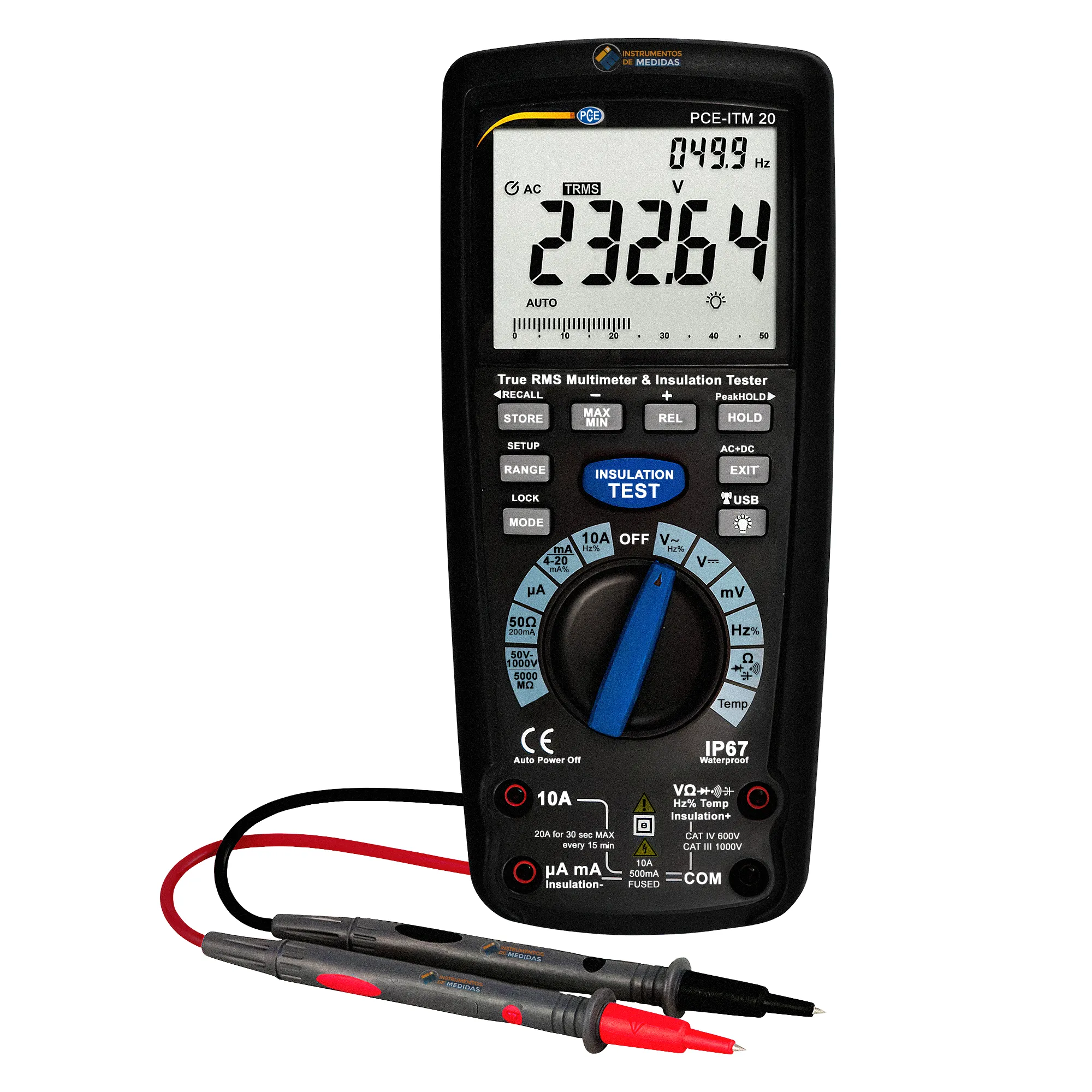

El Medidor de aislamiento PCE-ITM 20 es un dispositivo multifuncional que combina un multímetro y un medidor de aislamiento en un solo equipo, proporcionando mediciones de alta precisión para una amplia gama de parámetros eléctricos. Con una tensión de prueba de hasta 1000 V, este medidor de aislamiento es ideal para probar resistencias de aislamiento de hasta 5000 MΩ (5 GΩ). Además, el medidor está diseñado para medir el Índice de Polarización (PI) y la Relación de Absorción Dieléctrica (DAR), lo que facilita el análisis detallado del aislamiento en sistemas eléctricos. La pantalla LCD retroiluminada de gran tamaño permite una lectura clara y sencilla de los valores medidos, incluso en condiciones de baja iluminación. Gracias a la selección automática de rango, los usuarios pueden realizar mediciones de manera rápida y sin complicaciones, optimizando su tiempo de trabajo. El medidor de aislamiento PCE-ITM 20 también mide otros parámetros importantes como la frecuencia, la capacidad y la temperatura, utilizando un termoelemento incluido para mediciones precisas de temperatura. Este dispositivo cuenta con una memoria interna que permite almacenar y recuperar los valores de medición, facilitando su análisis posterior. Además, cumple con las normativas IEC 1010, CAT III 1000 V y CAT IV 600 V, lo que garantiza un alto nivel de seguridad al trabajar en entornos de alta tensión. Con su certificación IP67, este medidor de aislamiento está protegido contra polvo y agua, lo que lo convierte en una opción robusta y confiable para su uso en condiciones adversas y en entornos industriales exigentes.
Medidor de aislamiento PCE-ITM 20 - PCE Instruments
Fabricante: PCE Instruments
Plazo de entrega: 1-3 días (Salvo fin Stock)
| Medición de aislamiento | |||
| Tensión de prueba / Corriente de prueba | Rango | Resolución | Precisión |
| 50 V 1 mA @ 50 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (4 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (4 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (4 % + 20 dígitos) | |
| 500 … 1000 MΩ | 0,1 MΩ | No se especifica | |
| 125 V / 1 mA @ 125 kΩ | 0,01 … 5 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) |
| 5 …. 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 …. 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 250 V / 1 mA @ 250 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 500 V / 1 mA @ 500 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| 1000 V / 1 mA @ 1000 kΩ | 0,01 … 5 MΩ | 0,0001 MΩ | ± (2 % + 20 dígitos) |
| 5 … 50 MΩ | 0,001 MΩ | ± (2 % + 20 dígitos) | |
| 50 … 500 MΩ | 0,01 MΩ | ± (3 % + 20 dígitos) | |
| 500 … 5000 MΩ | 0,1 MΩ | ± (4 % + 20 dígitos) | |
| Corriente de cortocircuito | <1,5 mA | ||
| Tensión continua | Rango | Resolución | Precisión |
| 50 mV | 0,001 mV | ± (0,06 %+ 20 dígitos) | |
| 500 mV | 0,01 mV | ± (0,06 %+ 6 dígitos) | |
| 5 V | 0,0001 V | ± (0,06 %+ 4 dígitos) | |
| 50 V | 0,001 V | ± (0,06 %+ 4 dígitos) | |
| 500 V | 0,01 V | ± (0,06 %+ 4 dígitos) | |
| 1000 V | 0,1 V | ± (0,1 %+ 3 dígitos) | |
| Tensión alterna | 50 mV | 0,001 mV | ± (1 % + 50 dígitos) |
| AC + DC | 500 mV | 0,01 mV | ± (1 % + 50 dígitos) |
| 50 …. 1000 Hz | 5 V | 0,0001 V | ± (1 % + 30 dígitos) |
| 50 V | 0,001 V | ± (1 % + 30 dígitos) | |
| 500 V | 0,01 V | ± (1 % + 30 dígitos) | |
| 1000 V | 0,1 V | ± (1 % + 30 dígitos) | |
|
La precisión indicada se refieren a tensiones alternas entre el 5 y el 100 % del rango de medición. |
|||
| Corriente continua | Rango | Resolución | Precisión |
| 500 µA | 0,01 µA | ± (0,5 % + 3 dígitos) | |
| 5000 µA | 0,1 µA | ± (0,5 % + 3 dígitos) | |
| 50 mA | 0,001 mA | ± (0,5 % + 3 dígitos) | |
| 500 mA | 0,01 A | ± (0,5 % + 3 dígitos) | |
| 10 A | 0,001 A | ± (0,5 % + 3 dígitos) | |
| Corriente alterna | 500 µA | 0,01 µA | ± (1% + 30 dígitos) |
| AC + DC | 5000 µA | 0,1 µA | ± (1% + 30 dígitos) |
| 50 …. 1000 Hz | 50 mA | 0,001 mA | ± (1% + 30 dígitos) |
| 500 mA | 0,01 A | ± (1% + 30 dígitos) | |
| 10 A | 0,001 A | ± (1% + 30 dígitos) | |
| La precisión indicada se refieren a corrientes alternas entre el 5 y el 100 % del rango de medición | |||
| Resistencia | Rango | Resolución | Precisión |
| 50 Ω | 0,01 Ω | ± (0,2 % + 20 dígitos) | |
| 500 Ω | 0,1 Ω | ± (0,1 % + 10 dígitos) | |
| 5 kΩ | 0,0001 kΩ | ± (0,1 % + 3 dígitos) | |
| 50 kΩ | 0,001 kΩ | ± (0,1 % + 3 dígitos) | |
| 500 kΩ | 0,01 kΩ | ± (0,1 % + 3 dígitos) | |
| 5 MΩ | 0,001 MΩ | ± (1 % + 10 dígitos) | |
| 50M Ω | 0,001 MΩ | ± (1,5 % + 50 dígitos) | |
| Capacidad | 50 nF | 0,001 nF | ± (1,5 % + 50 dígitos) |
| 50 nF | 0,01nF | ± (1,5 % + 10 dígitos) | |
| 500 nF | 0,1 nF | ± (1,5 % + 10 dígitos) | |
| 5 µF | 0,001µF | ± (1,5 % + 5 dígitos) | |
| 50 µF | 0,01µF | ± (1,5 % + 5 dígitos) | |
| 500 µF | 0,1µF | ± (1,5 % + 5 dígitos) | |
| 5 mF | 0,001 mF | ± (3 % + 30 dígitos) | |
| 10 mF | 0,01 mF | ± (3 % + 30 dígitos) | |
| Frecuencia (electrónica) | 50 Hz | 0,001 Hz | ± (0,02 % + 3 dígitos) |
| 500 Hz | 0,01 Hz | ± (0,02 % + 3 dígitos) | |
| 5 kHz | 0,0001 kHz | ± (0,02 % + 3 dígitos) | |
| 50 kHz | 0,001 kHz | ± (0,02 % + 3 dígitos) | |
| 500 kHz | 0,01 kHz | ± (0,02 % + 3 dígitos) | |
| 5 MHz | 0,0001 MHz | ± (0,02 % + 3 dígitos) | |
| 50 MHz | 0,001 MHz | ± (0,02 % + 3 dígitos) | |
| 100 MHz | 0,01 MHz | No se especifica | |
| Sensibilidad: 0,8 V RMS min @ 20% … 80 % Duty Cylce < 100 kHz 5 V RMS min @ 20 % … 80 % > 100 kHz |
|||
| Frecuencia (eléctrica) | Rango | Resolución | Precisión |
| 40 Hz … 10 kHz | 0,01 1 Hz … 0,001 kHz | ± (0,1 %) | |
| Duty Cycle | 0,1 … 99,9 % | 0,01 % | ± (1,2 % + 2 dígitos) |
| Ancho de pulsos | 100 µS … 100 ms; Frecuencia: 5 Hz … 150 kHz | ||
| Temperarura – Termoelemento tipo K | -50 … 1350 °C | 0,1 °C | ± (0,5 % + 3,5 °C) |
| 4 … 20 mA % | -25 … 125 % | 0,01 % | ± 50 dígitos |
| Resistencia Rango 50 Ω | 50 Ω | 0,001 Ω | ± (1 % + 20 dígitos) |
| 500 Ω | 0,01 Ω | ± (1 % + 20 dígitos) | |
| Tensión en vacío: 5 V; Protección de sobrecarga: 250 V | |||
| Método de prueba de DAR y PI | |||
| Valor PI | Estado del material analizado | ||
| 2 … 4 (Normalmente 3) | Considerado como un buen aislamiento (tipos más antiguos) | ||
| 1.0 … 1.5 | Inaceptable (tipos más antiguos) | ||
| 1.0 | Resistencia de aislamiento muy alta (tipo moderno de sistema de aislamiento | ||
| 1.0 o menos | Fallo | ||
| Estándar DAR | Estado del material analizado | ||
| 1.6 o más | Excelente | ||
| 1.25 – 1.6 | Aprobado | ||
| <1.25 o menos | Fallo | ||
| Otras especificaciones | |||
| Memoria | 9999 valores | ||
| Carcasa | Carcasa doble, IP67 (resistente al agua y polvo) | ||
| Prueba de caída | 2 m | ||
| Prueba de diodos | Corriente de prueba 0,9 mA Tensión en vacío 2,8 mA |
||
| Prueba de continuidad | Señal acústica con resistencia < 35 Ω Corriente de prueba < 0,35 mA |
||
| Detección valor pico | Detección > 1ms | ||
| Sensor de temperatura | Termoelemento tipo K | ||
| Impedancia de entrada | Tensión continua:: > 10 MΩ Tensión alterna: > 9 MΩ |
||
| Acoplamiento AC | TRMS | ||
| Ancho de banda tensión alterna | 50 Hz … 1 kHz | ||
| Factor de cresta | <3 con 500 V / < 1,5 con 1000 V | ||
| Pantalla | LCD de 50000 dígitos con gráfico de barras, retroiluminada | ||
| Desconexión | Tras minutos 15 de inactividad | ||
| Cuota de medición / Actualización en pantalla | 10 Hz | ||
| Alimentación | 6 x pilas 1,5 V, tipo AA | ||
| Fusibles | mA,µA: 0,5 A / 1000 V cerámica de tipo rápido A: 10 A / 1000 V cerámica de tipo rápido |
||
| Condiciones operativas | 5 … 40 °C / máx. 80 % H.r. | ||
| Condiciones de almacenamiento | -20 … 60 °C / máx.. 80 % H.r. | ||
| Altura operativa | Máx.. 2000 m | ||
| Peso | Aprox. 720 g | ||
| Dimensiones | 220 x 95 x 50 mm | ||
| Seguridad | EN61010-1 IEC 61010-1 Teil 2 (2001) CAT IV 600 V, CAT III 1000V UL 61010-1 Teil 2 (2004) CAN/CSA C22.2 No 6110-1 Teil 2 (2004) UL 61010B-2-031 Teil 1 (2003) |
||
1 x Medidor de aislamiento PCE-ITM 20
1 x Juego de cables de prueba
1 x Pinza de cocodrilo con cable
1 x Adaptador para termoelemento
1 x Termoelemento tipo K
6 x Pilas de 1,5 V, tipo AA
1 x Manual de instrucciones
